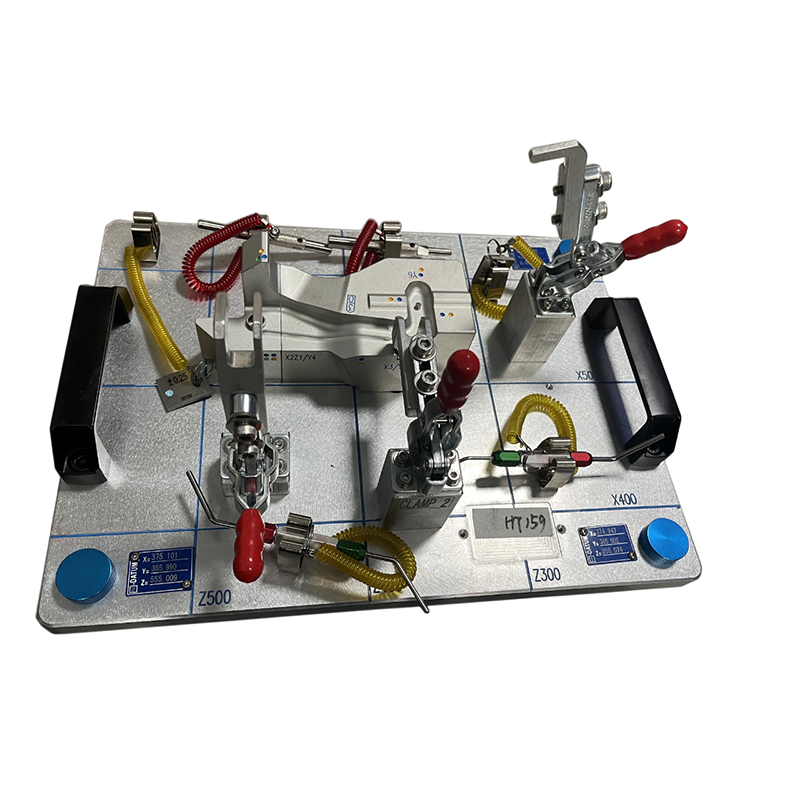

自動チェックフィクスチャ
製品サイズ：101*46*40mm
材質:アルミニウム、真鍮、青銅、銅、硬化金属、ステンレス鋼、合金鋼
製品仕様書
|
商品名 |
自動チェックフィクスチャ |
|
商品番号。 |
HTCK-003 |
|
商品のサイズ |
101×46×40mm |
|
材料 |
アルミニウム、真鍮、青銅、銅、硬化金属、ステンレス鋼、合金鋼 |
|
正確さ |
0.005-0.1 mmまたはご要望に応じて |
|
色 |
陽極酸化処理、アルミニウム色、黒または個々の部品は顧客の要求に応じてカスタマイズできます |
|
表面処理 |
サンドブラスト、熱処理、サンドブラスト、熱処理など |
|
加工設備 |
CNC、研削、EDM、フライス盤、3DCMM、 |
|
ロゴ方式 |
レーザー彫刻、CNC彫刻 |
|
使用法 |
自動車部品検査治具、航空宇宙部品検査治具、産業部品検査治具 |
|
パッケージ |
木箱またはご要望に応じて |
|
試験施設 |
三次元測定機、マイクロメータ、ノギス |
|
リードタイム |
構造が承認されてから 15-20 日後 |
|
標準 |
ISO9001、輸出基準 |
検査器具の定義
自動検査治具は、工業生産企業が製品のさまざまな寸法（開口部、空間寸法など）を制御し、生産効率を向上させ、品質を管理するために使用するシンプルなツールであり、自動車部品などの大量生産製品に適しており、平滑プラグゲージ、ねじプラグゲージ、ODゲージなどの専門的な測定ツールの代わりに使用できます。
自動検査治具を付加価値サービスとして提供することは、特に製造業や自動車業界など、精度と品質管理が極めて重要な業界では非常に有益です。HT Tool&Die はスタンピング金型の提供だけでなく、検査治具の提供もできます。検査治具の提供によってお客様に付加価値を提供できる点は次のとおりです。
品質保証: HT 自動検査治具には、各生産処理で従うべき厳格な品質管理基準があり、当社の検査治具が顧客の要件を満たすことができることを保証する ISO9001 システムを備えています。
時間の節約:当社は、プロジェクト管理と生産管理の資格を有しており、各生産手順が監視され、タイムリーに完了します。これにより、リードタイムの効率が大幅に向上します。
コスト効率: HT 検査治具は、手作業による検査とやり直しの必要性を最小限に抑えることで、お客様の全体的な生産コストの削減に役立ちます。また、当社の経営陣は、コストを管理するために材料の購入と生産手順を監視しており、これによりコスト競争力が向上します。
自動検査治具のベース材料
HT 検査治具は、検査治具の耐用年数を維持するために、各検査治具に標準的で高品質のベース材料を使用しています。
18インチ×18インチを超えるアルミベースには、4つのコーナーパッドを備えた溶接アルミベースが必要です。
安定性のために最低限必要な高さ。ベースの高さは6インチ以下、4インチ以上でなければなりません。
使用前に正規化する必要があります。ベースが長い場合は追加のサポートパッドが必要になる場合があります。
保持具：構造用鋼管（溶接および応力緩和）を使用して、
保持具構造。主構造を補強するためにガセットまたはクロスチューブを組み込む必要があります。
治具とゲージの検査手順
フィクスチャの自動チェックの手順は次のとおりです。
- 部品の鋭いエッジ、亀裂、バリをチェックするための目視検査。
- GO ピンと NOGO ピンを使用して穴のサイズを確認します。
- 部品が基準ピンネットパッドと磁石で接触しやすいようにする
- 部品を調整してネットにしっかりと接触させ、X/Y1/Z1 および Y2/Z2 で配置します。
- クランプZ1、Z2、Z3を閉じます。
- P1ピンを使用して穴の位置を確認します。
- フィラーとトリムゲージを使用して、カラーポイントとしてトリムと表面を確認します。
- 材料の端を視覚的に検出し、+/-1.5 ライン以内に適合し、その逆も同様です。
- 検査シートに結果を記録します。
- クランプを外して部品を取り外します。
注意: 検査器具/ゲージは、製品の検査に使用するときは、温度と湿度が安定し、ほこりのない環境に置く必要があります。
私たちのワークショップ設備
当社は社内生産処理を行っているため、品質管理が容易でコスト削減にもつながります。
