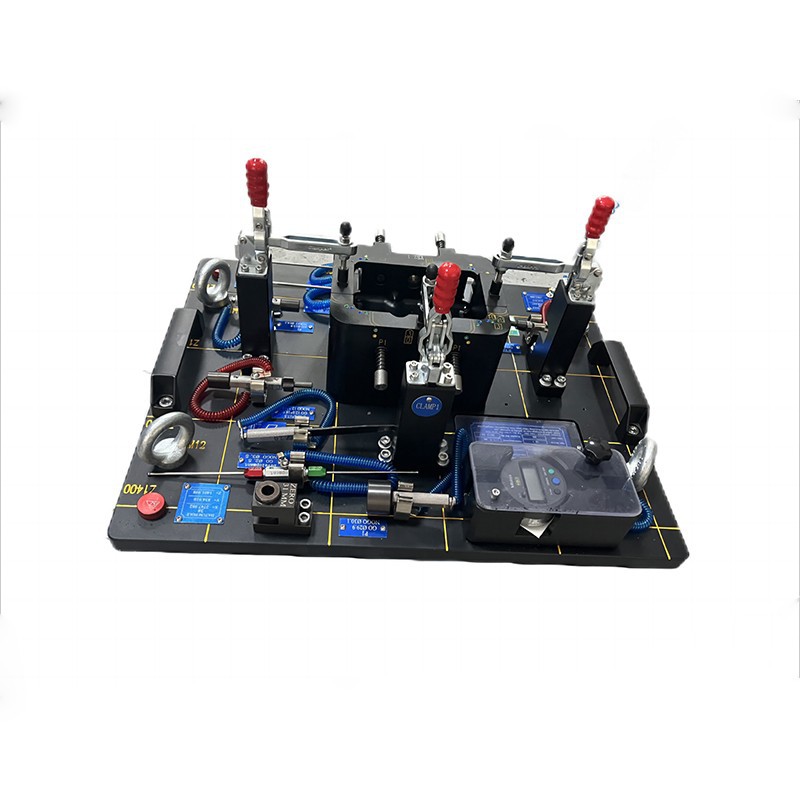

自動車検査治具

商品番号:HTCK-002
製品サイズ：94*48*40mm
材質：アルミニウム、銅、エポキシ樹脂

お問い合わせを送る

製品説明

製品仕様書

商品名	自動車検査治具
商品番号。	HTCK-002
商品のサイズ	94×48×40mm
材料	アルミニウム、銅、エポキシ樹脂
正確さ	0.005-0.1 mmまたはご要望に応じて
色	陽極酸化処理、アルミニウム色、黒または個々の部品は、顧客の要求に応じてカスタマイズできます。
表面処理	サンドブラスト、熱処理、サンドブラスト、熱処理など
加工設備	CNC、EDM、Argie Charmilles、フライス盤、3DCMM、
ロゴ方式	レーザー彫刻、CNC彫刻
使用法	自動車部品メーカーおよび自動車工場
パッケージ	木箱またはご要望に応じて
試験施設	三次元測定機、マイクロメータ、ノギス

自動車検査治具の紹介

HT Toolの自動車検査治具は、変形がなく測定精度が高く、メンテナンスコストが低く、利便性に優れています。自動車部品の組み立てと生産機能のマッチング検査のために、主要な製品特性検査、特性線検査、機能穴検査、組み立て工程で変形しやすい領域検出を行います。自動車部品の生産工程では、自動車部品のオンライン検査が実現され、生産中の自動車部品の品質状態の迅速な判断が保証され、自動車部品の組み立ての安全性と処理速度が保証され、自動車部品の品質が向上します。

自動車検査治具を使用する利点

生産効率

自動車検査治具を使用することで、正確なガイダンスとサポートが提供され、加工精度が向上し、エラー、スクラップ、手直しが削減され、歩留まりが向上し、生産性が向上します。

製品の一貫性

製造工程でワークピースに欠陥が生じる一般的な原因は、人為的ミスです。チェック用治具は、ツールとワーク保持装置を正しい位置に導くことで、人為的ミスの可能性を減らします。HT ツールは高い精度と正確性を提供し、製造されたコンポーネントの品質を一定に保ちます。これらを使用すると、製造工程のばらつきにつながる可能性のある手動の位置合わせや調整が不要になります。

耐用年数

この検査器具は、アルミニウム、銅、エポキシ樹脂などの高品質の材料から作られており、摩耗、圧縮、腐食に対する優れた耐性を備えています。最大限の耐久性と長寿命を保証するように設計されています。

経費節約

一方、自動車検査用治具は毎回正確な仕様に従って製造されるため、材料をより効率的に使用できます。エラーや欠陥が減ると、廃棄率ややり直し率も下がり、メーカーは材料費や人件費を大幅に節約できます。また、HT Tool は高品質の原材料を使用し、社内で機械加工を行って検査用治具の製造を完了します。当社は中規模企業であるため、管理コストが削減され、最終的にはお客様のコスト削減につながります。

製造業における応用

自動車部品組立：

自動車検査用治具は、自動車業界やその他の業界で、シャーシ要素や内装部品などのコンポーネントの寸法を検証するために広く使用されています。これにより、組み立て時に部品が正しく組み合わされ、厳しい性能基準を満たしていることが保証されます。

大量生産環境:

同一または類似の部品を大量に生産する場合、検査治具は均一性と精度を確保するための費用対効果の高いソリューションを提供します。これは、品質を犠牲にすることなく生産目標を達成するために不可欠です。

特殊な測定ツールの交換:

検査用治具は、プラグゲージや外径ゲージなどの特殊な測定ツールに代わる多目的なツールです。操作が簡単で、正確な測定が可能なため、自動車、航空宇宙、電子機器などの幅広い製造アプリケーションに適しています。

自動車検査治具とゲージの操作手順

自動車検査治具の手順は次のとおりです。

部品の鋭いエッジ、亀裂、バリをチェックするための目視検査。
GO ピンと NOGO ピンを使用して穴のサイズを確認します。
部品が基準ピンネットパッドと磁石で接触しやすいようにする
パーツを調整してネットにしっかりと接触させ、X/Y1/Z1 および Y2/Z2 で配置します。
クランプZ1、Z2、Z3を閉じます。
P1ピンを使用して穴の位置を確認します。
フィラーとトリムゲージを使用して、カラーポイントとしてトリムと表面を確認します。
通常、材料のエッジを検出すると、+/-1.5 ライン以内に適格となり、その逆も同様です。
検査シートに結果を記録します。
クランプを外して部品を取り外します。

注意: 検査器具/ゲージは、製品の検査に使用するときは、温度と湿度が安定し、ほこりのない環境に置く必要があります。

自動車検査治具検査

HT Tool&Die は、検査結果の解釈をお手伝いするほか、詳細なレポート、ロードマップ、お客様の仕様に合わせた情報もご提供します。当社では、Tarus CMM、Faro Laser Tracker、その他多くの計測機器を備え、すべての品質機能を実行しています。

自動車検査設備の検査が終了したら、ゲージ R&R を行うことで、測定ツールが正しく機能しているかどうか、またはツールを使用する人がツールを正しく操作しているかどうかを判断できます。テスト結果の妥当性を保証するために、さまざまな部品とオペレーターを使用して、オペレーターが誰であっても各部品が同じように検査されることを確認します。ゲージ R&R が成功すると、部品の測定がどの程度正確であるかを把握できます。
