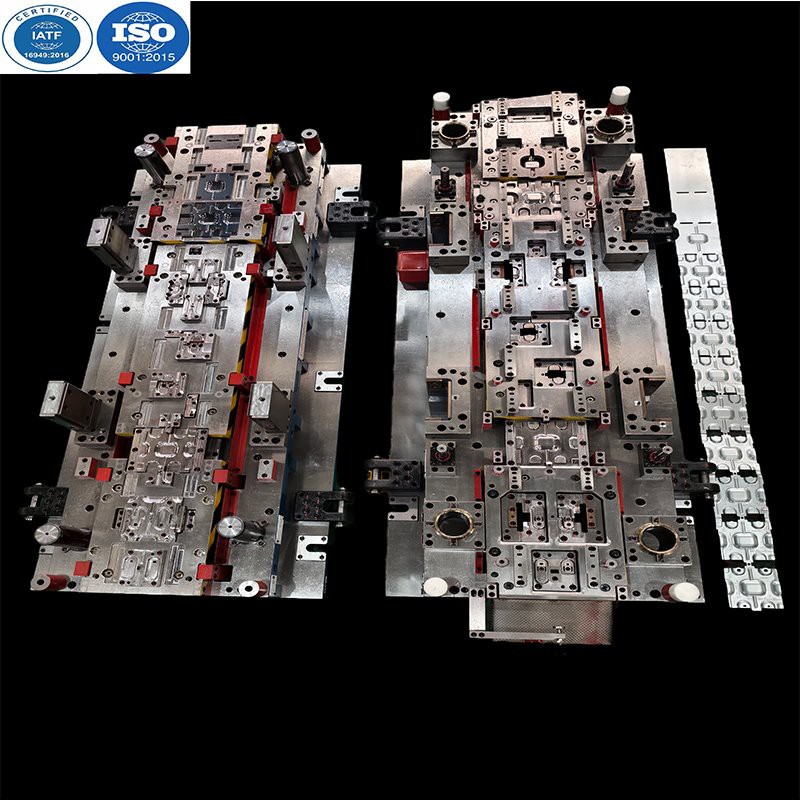

プログレッシブシートメタルダイ



モデル番号	htSD-008	材料をダイ	S50C、SKD11、HMD5など。
ダイの種類	P悪意のあるシートメタルダイ	プロセス方法	形成、ピアス、フランジ、曲げ、制限、トリム、アイドル、パイロットピアス
製造技術	製粉、研削、退屈、CNC、EDM、WEDM、精密フラットミリング	カビのキャビティ技術	CNCミリング
フライス速度	高速	部品検出方法	CMM座標測定機
表面処理	亜鉛メッキ、粉体塗装、塗装、研磨、PVD、TDブラッシング、クロムメッキ、陽極酸化、サンドブラストなど。	OEM	提供されるOEMサービス
色	カスタマイズ	交通機関方法	海、空気、レールウェイ
材料の厚さ	0。6mm-8 mm	トランスポートパッケージ	木製のケース、スチールフレーム
仕様	3700L*100W*850H	HSコード	8207300090





製品名	P悪意のあるSheetMetalDすなわち
機械加工許容範囲	+/1 0 。02mm〜0.1
材料	炭素鋼、ステンレス鋼、アルミニウム板、真鍮、銅または亜鉛メッキ板金属など。
プロセス	機械加工と組み立て
標準コンポーネント	Misumi、Punch、Fibro、Dayton、Danlyなど
カビの生命	150万ストロークまたは顧客の要求に応じたストローク
金型タイプ	プログレッシブダイ、転送ダイ、タンデムダイ
設計ソフトウェア	2/3D、自動CAD、ug、カティア



金属スタンピングに使用される多様なダイタイプがあり、それぞれが切断、トリミング、ノッチ、ブランキング、ピアス、ランシング、せん断など、異なる操作を実行します。スタンピングダイの種類は次のとおりです。
1.Blanking Dies
2.コンパウンドダイ
3.フォーミングダイ
4.コインティングダイ
5.プログレッシブダイ
6.移動ダイ
HT Tool＆Dieは、以下など、業界内で競争力を維持するための多くのユニークな機能を提供します。
1.比類のないパーソナライズされた生産のためのフルダイの設計と開発
2.一貫性と設計の精度を確保するためのツールをシャープして維持する
3.市場で最も厳しい許容範囲のためのEDMおよびCNC加工
4.生産エラーが発生したときに迅速な修正、予期しない遅延、およびスムーズな生産を確保するためのリバースエンジニアリングと診断
5.aoto cadおよびugソフトウェアなど。
6.comPetitive価格迅速な生産と配信
7.すべての顧客の最初から最後までのプロフェッショナルで合理化された経験
また、二次操作のために、レーザー切断、曲げ、形成など





01引用符と注文



お気軽にお問い合わせください！ HT Tool and Die Co.、Ltd

引用と仕様についてお気軽にお問い合わせください。
関連部門と協力して、顧客のニーズを満たす提案を作成します。

02 P悪意のあるSheetMetalDIES DESIGN



経験豊富なエンジニアは、あなたのニーズを満たすための最良の提案を提供します！



SE（同時エンジニアリング）

私たちはあなたの開発の初期段階からあなたを助けます。問題を発見し、経験豊富なエンジニアによる最新のソフトウェアとプロセスの実行可能性を使用した実現可能性検証の両方のソリューションを提案しています。さらに、顧客の生産量に基づいて、ダイの仕様の提案や生産施設の選択などのサポートを提供することができます。

P悪意のあるSheetMetalDすなわちストリップレイアウト

プロセスの数とプロセスの詳細は、顧客から受け取った製品データと機器の要件に基づいて決定されます。同じ製品が異なって設計されていても、プロセスと機械加工コンテンツの数は変わります。したがって、経験値に基づいて最も適切なプロセス設定を提案します。

3Dデザインp悪意のあるSheetMetalDすなわち

D/Lで定義されているプロセスコンテンツに基づいて、顧客のダイの仕様と機器の要件を反映することにより、各プロセスの設計が死にます。
金型部品の選択と設計された金型図の有効性を独立して検証し、ソフトウェアを使用して各エリアの強度と質量生産性を検証します。

Cae（カビ/ツールシミュレーション）

形成分析は、d/lで定義されたプロセスに基づいて作成された分析モデルでオートフォームによって実行されます。しきい値は、私たちの経験に基づいて定義され、分析結果に基づいて形成方法が決定されます。



03 P悪意のあるSheetMetalDすなわち生産



リードタイムを短縮し、{24-時間の機械加工と職人技で品質を向上させる



機械加工



NC Data Dept.と調整して、さまざまな機械加工体験値に基づいてデータ設定を最適化し、機械オペレーターの制限への介入を最小限に抑えることにより、自動化を実現します。私たちは、24時間体制で最先端のマシンを操作することにより、ダイ作業のリードタイムを削減するために取り組んでいます。

組み立て



プログレッシブシートメタルダイズアセンブリプロセス

プログレッシブダイは、大量のシートメタルスタンピングで使用される複雑なツールです。適切なアセンブリは、精度、耐久性、効率的な生産を保証します。以下は、プログレッシブダイを組み立てるための段階的なガイドです。

1。組み立て前の準備

A.コンポーネントとドキュメントを確認します

すべてのダイコンポーネント（パンチ、ダイ、ストリッパー、ガイドピン、スプリングなど）をBOM（材料請求書）に対して確認してください。

エンジニアリング図面と組み立ての指示を確認します。

材料証明書（ツールスチール、カーバイドインサートの場合）が利用可能であることを確認してください。

B.コンポーネントを清掃して検査します

機械加工された部品からバリ、鋭いエッジ、破片を取り除きます。

重要なコンポーネントの摩耗、亀裂、または機械加工エラーを確認してください。

組み立て前に貯蔵が必要な場合は、錆予防オイルを塗布してください。

04品質保証



熟練した検査官による徹底的な検査と品質保証



パネル品質保証



コンタクトタイプ3D測定機器に加えて、各工場に非接触ブルーライト3D測定機器が設置され、より正確な製品品質チェックが可能になりました。これは、主に死ぬ製品の品質を改善するために使用されます。



ダイの品質保証



経験豊富な検査官は、独立した検査を通じてダイの品質保証を提供します。
彼らは顧客仕様を深く理解しており、顧客のニーズに応じて死亡が生成されるかどうかを確認できます。

05プロジェクト管理



注文から出荷までの合計調整



プロジェクトマネージャーシステム



プロジェクトマネージャーシステムを、顧客へのダイの配信までの注文を受け取った後、開催される会議から、一連の連絡先として導入しました。幅広い顧客のニーズを満たすために、顧客と調整するという役割を果たします。



設計と生産をリンクする生産管理システム



顧客のスケジュールに基づいて、Die DesignおよびDie Manufacturingの段階を含む独自の生産管理システムを構築しました。特に、多数のワークピースを使用した各ダイの加工スケジュールは、ピースごとに1時間ごとに管理され、システムは部門の境界を超越する統合システムで動作します。



配達P悪意のあるSheetMetalDすなわち



プログレッシブシートメタルダイの配信方法は、サイズ、重量、目的地、緊急性、顧客の要件などの要因に依存します。一般的な配信オプションは次のとおりです。



1。土地輸送（トラック/貨物）

家庭用配送：

ローカルまたは地域の配達に使用されます。

空輸できない大/重いダイの場合は一般的です。

オプションには、フラットベッドトラックまたは保護のための囲まれた貨物が含まれます。

International（Cross-Border）：

近隣諸国（例えば、メキシコへ、EUの出荷）。

適切な税関文書が必要です。



2。航空貨物（式送料）

緊急の配達や小規模なダイに最適です。

より速いが、海の貨物よりも高価です。

顧客のニーズが生産のために迅速に死亡したときに使用されます。

DHL、FedEx、UPSなどの航空会社は、小さなダイを処理します。大きなものは貨物機が必要になる場合があります。



3。海の貨物（海洋輸送）

大規模で重いダイが国際的に出荷されるよりも好まれます。

費用対効果が高いが遅い（週から数か月）。

ダイは、保護のために木製の木枠または鋼鉄の容器に詰め込まれています。

適切なエクスポート/インポートドキュメント（HSコード、通関）が必要です。



4。CourierServices（DHL、FedEx、UPS）

小さなダイやスペアパーツに適しています。

迅速な配達（国際的に3〜7日）。

利用可能な追跡と保険のオプション。



5。専門的なロジスティクス（特大/重いダイ）

非常に大きなダイの場合、特殊な重湿布輸送が必要になる場合があります。

特大のダイには、フラットラックコンテナまたはRO-RO（ロールオン/ロールオフ）を使用します。

配信に関する重要な考慮事項：

パッケージ：ダイは、水分防止のある木製の木箱にしっかりと詰め込む必要があります。

保険：高価値のダイは、損害/損失に対して保険をかける必要があります。

通関：適切な商業請求書、梱包リスト、およびHSコードを準備する必要があります。

リードタイム：海の貨物には時間がかかります。空気はより高速ですが、費用がかかります。
